竹から教わる事

・鹿児島の生家が竹藪になりました。
　昨年から竹藪の整備を始めました。
　時間のある限り、1m切りします。
　土地境界を重点的に1m切りしました。

・タケノコの出る成長期、確認すると
　1m切りの竹は2m程度の伸びています。
　しかし、光合成ができないので、竹林全体が
　枯れ始めています。
　竹が枯れ始めると、土壌の水分が増え、草木の
　成長が早く、今度は草木の整備です。

・全ては、調和（バランス）なのだと教わりました。
　竹のご縁で知り合った方にタケノコを
　採らせて頂きました。ありがとうございました。

手半田による面実装

・面実装品の実装において、自動実装では制約が多く、手実装が有効です。
・手実装したサンプルを添付します。
・ピッチは、0.4mm 0.5mm 0.65mm 0.7mm 0.8mm 1.0mm 1.27mm
・半田実装の難しさは、小さいパッケージで狭いピッチの難易度が高いです。
・パッケージ形状とピッチ間隔で半田の熱が変わるので、手作業では
　半田付け時に判断できますが、自動機では微妙な制御はできません。
・手作業は、熟練度によりますが、信頼性を高くする事ができます。

ラズパイ４(yocto GUI) BOOT

・いつもありがとうございます。
・ラズパイ４上にyocto GUIをビルドしました。
　その時の立ち上がり時間です。
　通信が始まるとready表示になるまでの時間です。
・結果は、約２０秒でした。
　これはICOP社EBOX(NXP)とほぼ同じです。
・ラズパイ５では、動作が安定しませんでした。
・参考になれば幸いです。

R7FA4M1　RAマイコン100pin(略称：R4-100)の使い方

・いつもありがとうございます。
・R4-100マイコンの使い方を説明します。

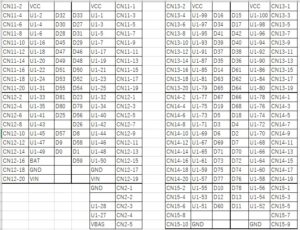

・弊社R4-100評価基板(PDF回路図添付)を参照

＜ブートローダ書込み＞
・まず、基板をUSBに接続します。
　次にbootボタンを押し続け、RESETボタンを１回押して
　離し、bootボタンを離します。
　これでＰＣ上にCOMが出ます。出ない時は再度行います。
・COMを確認し、Renesas社の書込みツールを使って
　ブートローダを書込みます。エラーが無ければＯＫです。
・ブートローダのファイル: dfu-minima.hex
　日立さんのファイルで下記に情報があります。
https://www2.himdx.net/mcr/index.asp

・ルネサスさんのツール： Renesas Flash Programmerで検索

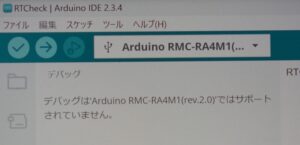

＜arduino コンパイルの書込み＞
・書込みに関しては、日立さんの情報が解り易いです。
・書き込む際は、RESETボタンを押して、COMとDFU-RT Portが
　デバイスマネージャに出ていないと書き込みができません。
　
　以上、ご参考になれば幸いです。

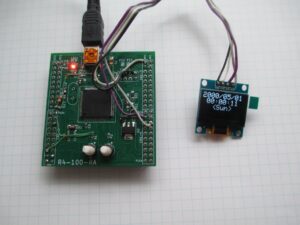

R4_100_RB_D
