・R4のピンは、リソースが重なっていて、ピン変更が必要です。
・下記の様に設定する事で、USB,I2C_2ch,UART_3chが使用可能です。
TwoWire wire0(D23, D55); // SCL: D23, SDA: D55
TwoWire wire1(D33, D32); // SCL: D33, SDA: D32
Adafruit_SSD1306 oled0(WIDTH, HEIGHT, &wire0, OLED_RESET);
Adafruit_SSD1306 oled1(WIDTH, HEIGHT, &wire1, OLED_RESET);
void setup() {
Serial.begin(115000); //USB
Serial1.begin(115000); //Tx:D1 Rx:D0
Serial2.begin(115000); //Tx:D11 Rx:D12
Serial3.begin(115000); //Tx:D18 Rx:D19
}

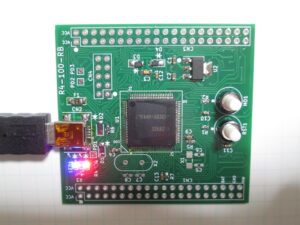

・R4 100ピンは、I2Cが2chあります。
使用方法は、下記の通りです。
#define WIRE_SDA_PIN (18)
#define WIRE_SCL_PIN (19)
#define WIRE_SDA1_PIN (54)
#define WIRE_SCL1_PIN (53)
Adafruit_SSD1306 OLED(128, 64, &Wire, -1);
Adafruit_SSD1306 OLED1(128, 64, &Wire1, -1);

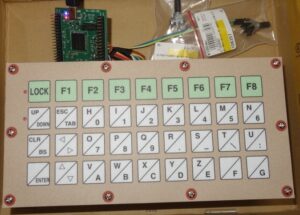

・OLED表示とスイッチ動作試験

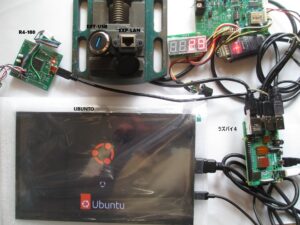

・液晶表示とタッチパネルの試験をしました。

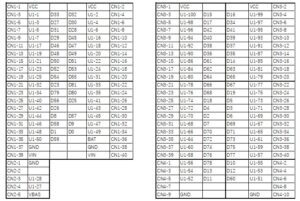

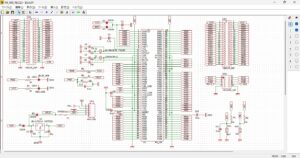

・PxxxとDxx表を添付しました。
R4_RB_PIN
・Wi-SUN FAN (BP35C-T01)は、920MHz帯 距離500m以上です。
・UARTはarduino NANOを使い、命令はモデム相当です。
・今回は、盗難防止向けに人体感知センサを用いました。
・RAマイコンは、ARM系のツールが使えます。
・弊社のRA4M1(100P)へのブート書込みは、ルネサス社の書込みソフトまたはJ-linkでできます。
デバイスマネージャからは、シリアル DFUが見えていないと書き込めません。
見えない時は、RSTとMDスイッチを同時押し→RSTを離す→MDを離すで見えます。
・ブートローダ書込み後は、arduino上での書込みできます。
・RN42(Bluetooth V2)で接続が不安定で、MDBT42Q-512KV2を使ってBLE V5にしました。
・MDBT42Q-512KV2は、nRF52832と言うARM系なので、arduinoとARMライタを使います。
・MDBT42Q-512KV2にブートローダを書き込みます。
次にarduinoで作ったソフトを書込んで動作します。
・ニッケル水素電池（４本直列）を満充電する充電基板です。
４本直列にすると電池電圧のばらつきが問題になります。
この方式は、充電と停止を繰返し、最大電位を判断して充電終了します。
・これにより、電池の発熱を最小限にでき、長期間の充放電ができます。
