投稿者: md-system

new

ラズパイ４(yocto GUI) BOOT

・いつもありがとうございます。
・ラズパイ４上にyocto GUIをビルドしました。
　その時の立ち上がり時間です。
　通信が始まるとready表示になるまでの時間です。
・結果は、約２０秒でした。
　これはICOP社EBOX(NXP)とほぼ同じです。
・ラズパイ５では、動作が安定しませんでした。
・参考になれば幸いです。

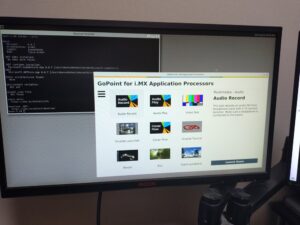

高速起動、組込linux(yocto project)

・いつもありがとうございます。
・ICOP社EBOXに、組込linux(yocto project)でコンパイルし
　組込みができました。
・.NET(dot net)の組込みもでき、かなりの開発ができます。
・驚きは起動速度で、従来は約90秒でしたが、yoctoは約10秒です。
　流石、大手メーカが使っている理由が判ります。

略称：R4-100のポート使用上の注意事項

略称：R4-100のポート使用上の注意事項

・いつもありがとうございます。
・R4-100マイコンが、確実に動作した内容で
　通常使用を想定すると、以下の構成になります。
　ＵＳＢｘ１　Ｉ２Ｃｘ１　ＳＰＩｘ１　ｓｅｒｉａｌｘ１
　リソースが限られている様です。
　その他、Ｄ番号はポートとしては使用できます。
　
＜Ｉ２Ｃ＿ｃｈ０は、ｓｅｒｉａｌ３との切替使用です＞
・Ｄ番号：Ｄ１８とＤ１９

＜ＳＰＩは、ｓｅｒｉａｌ２との切替使用です＞
・Ｄ番号：Ｄ１１とＤ１２

＜ＵＳＢポートは、Ｉ２Ｃ＿ｃｈ２との切替使用です＞
・Ｄ番号：Ｄ５３とＤ５４
・ＵＳＢシリアルとしても使えます。

＜ｓｅｒｉａｌ１はそのまま使えます＞
・Ｄ番号：Ｄ０とＤ１

　上記は、弊社で組込に使った際に解った内容です。
　レジスタ等を変更して作業をしていないので
　あくまで資料として、ご参考になれば幸いです。

R7FA4M1　RAマイコン100pin(略称：R4-100)の使い方

・いつもありがとうございます。
・R4-100マイコンの使い方を説明します。
・弊社R4-100評価基板(PDF回路図添付)を参照

＜ブートローダ書込み＞
・まず、基板をUSBに接続します。
　次にbootボタンを押し続け、RESETボタンを１回押して
　離し、bootボタンを離します。
　これでＰＣ上にCOMが出ます。出ない時は再度行います。
・COMを確認し、Renesas社の書込みツールを使って
　ブートローダを書込みます。エラーが無ければＯＫです。
・ブートローダのファイル: dfu-minima.hex
　日立さんのファイルで下記に情報があります。
https://www2.himdx.net/mcr/index.asp

・ルネサスさんのツール： Renesas Flash Programmerで検索

＜arduino コンパイルの書込み＞
・書込みに関しては、日立さんの情報が解り易いです。
・書き込む際は、RESETボタンを押して、COMとDFU-RT Portが
　デバイスマネージャに出ていないと書き込みができません。
　
　以上、ご参考になれば幸いです。

R4_100_RB_D
